Componentes

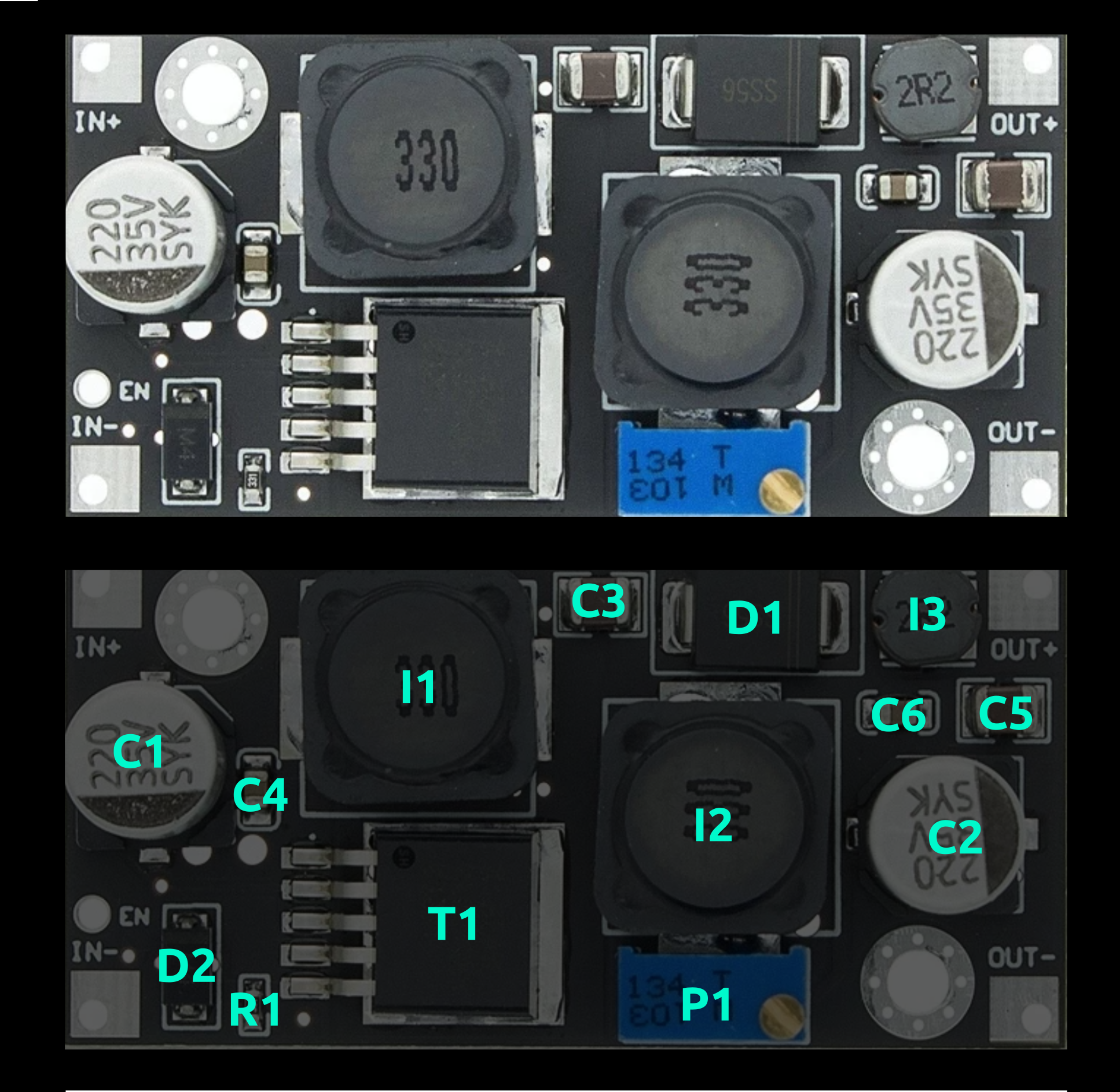

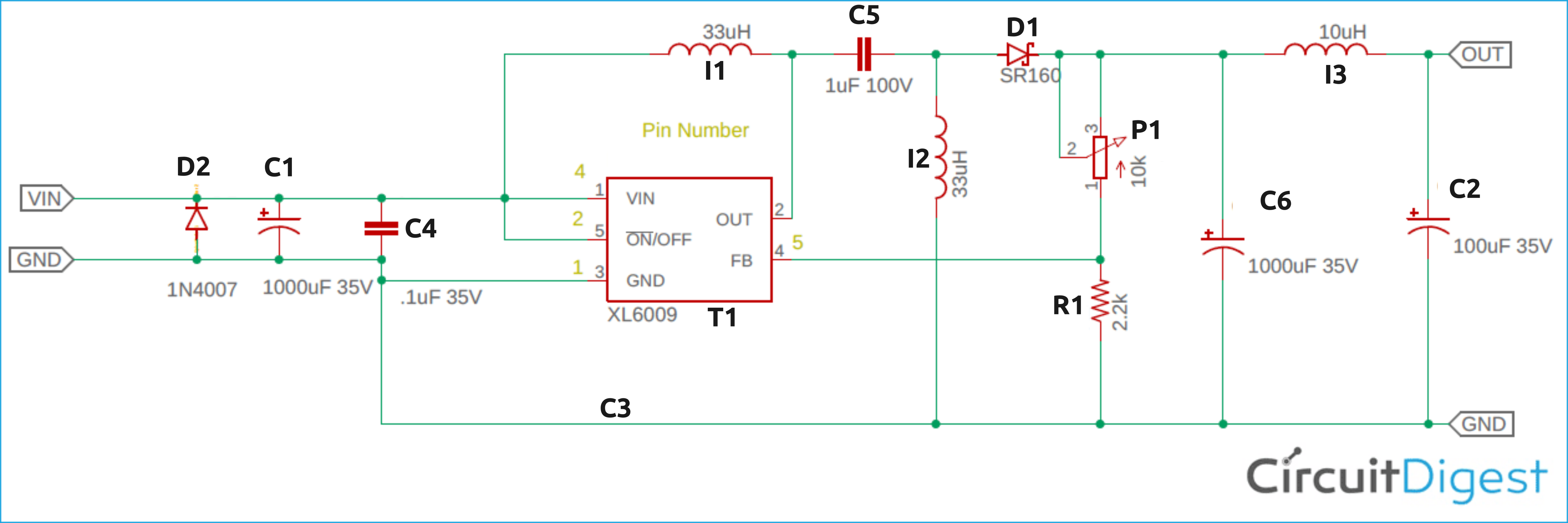

Componentes en el módulo XL6019

Componente Tipo Función
T1 XL6019 Controla el voltaje
-
C1 Condensador Electrolítico Estabilizar la tensión de entrada
C2 Condensador Electrolítico Estabilizar la tensión de salida
C3 Condensador Cerámico ?
C4 Condensador Cerámico Estabilizar la tensión de entrada
C5 Condensador Cerámico Estabilizar la tensión de salida
C6 Condensador Cerámico Estabilizar la tensión de salida
-
I1 Inductancia Almacenar energía para elevar la tensión
I2 Inductancia Almacenar energía para elevar la tensión
I3 Inductancia Almacenar energía para elevar la tensión
-
P1 Pontenciómetro multivuelta Permite ajustar la tensión de salida
-
R1 Resistencia Junto a P1 ajusta la tensión de salida
-
D1 Diodo rectificador (1N4007) Diodo del convertidor
D2 Diodo Schottky(SS56) Diodo de protección

Componentes en el módulo XL6019
